【线缆检修】大面积进水电缆及暴露破皮电缆故障的检测方法

在电缆故障测试中几乎没有检测到闪光波形。 最近越来越多。 总的来说,由于排水通道长,大面积进水后电缆出现故障,再加上水的存在,行波法导致无法测量故障波形,从而导致量程故障。 总结成功的测试经验,我认为使用电力电缆故障测试仪可以很好地解决您的问题。

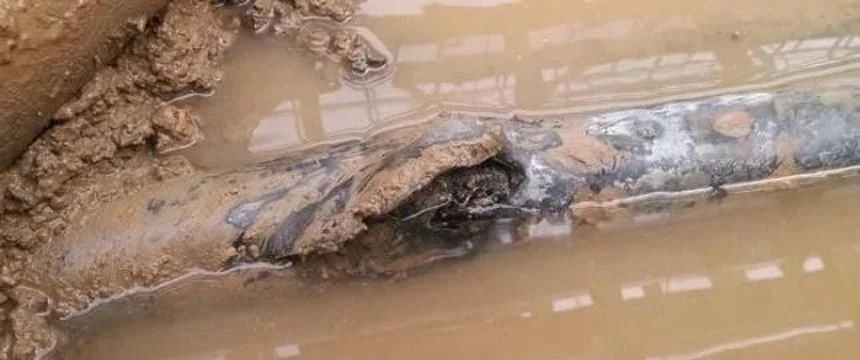

问题:当测试电缆以大面积通过波状电缆后出现故障时,由于行波方法无法选择波形,我应该以哪种方式测量距离? 电缆埋在地下,由于局部高水位,通常浸入水中。 如果电缆损坏或电缆表面损坏,电缆可能会掉入水中或进入大面积的水中。




在宽水域中测试电缆故障时:


1,采用低压脉冲法,由于多数故障点的隔离度仍然很高,故故障点的反射脉冲变化很小,反射脉冲很小。 通常,无法判断故障点。


2,由于受大量水的影响,采用脉冲电流法,利用高压击穿误差点,形成电弧时间太短或根本没有形成电弧,由此产生的脉冲电流法不能形成波动波形不闪烁。 通常是全长波形。 高采样频率,高灵敏度的电缆故障测试仪,使您可以看到小的误差波形叠加在整个长波形上。 由于电弧非常不稳定,因此很难分析波形。 如果脉冲电流采样频率小于50MHZ闪光电缆故障测试仪,则只有整个长波形形状。


3,采用两脉冲法,多脉冲法,采用三脉冲法进行测试,因为这种测试方法要求故障电弧的稳定性,注入测量信号,测量缺陷距离。 用这种方法无法测试电缆的故障距离,因为在大面积的水后不可能形成稳定的电弧。


我应该使用哪种方法来测试各种进水电缆的故障?


这种缺陷通常可以通过桥接方法用于测试缺陷距离。 可以使用电缆故障测试仪解决问题。 作为固定点,声音的磁场可以使用合法点。尽管有进水口,但故障点的排放声音很小,但仍可检测到。


特殊暴露电缆故障的定点方法


1.局部过热方式


电缆故障检测仪(也称为电缆故障测试仪)在测量了故障点的位置之后,将故障点施加到高压故障点或高压故障点上,以便一定的电流通过高压的冲击直流电穿透。因为在故障点会出现一定的电阻,所以电流通过时会产生热效应。此时,这是电缆故障和过热故障的关键所在。


2.部分铁心磁场法


一些核心磁场方法适用于金属单相接地故障定点。在错误相位和地面之间输入音频电流,在达到当前故障点时,将同时穿过两根电缆,以两种方式从下一根电缆的两个相反方向流向导线皮肤音频信号电流。


3.跨步法


如何查找:故障相和引线之间的皮肤(引线皮肤接地),连接可变直流电源,可以产生流过电源故障点的特定电流(通常为5-10安),然后粗略的测量值位于选定的彼此之间的两个小误差点附近,并且通过小块钢带(只要可以暴露铅皮),在沥青中暴露出的铅皮中的两个小部分(只要铅皮可以暴露)大约为500毫米。清洁点。
