SYV-75同轴视频线

SYV-75同轴视频线，用于视频监控线路、会议视频等电子线路架设、工程装修讯号传输、影音器材连接以及其它电子装置，无线电通讯广播设备的有关无线电电子设备中传输射频信号。广泛应用于中国电信、中国移动、中国联通、中国铁通、中国广电系统和电力系统,传输设备局用2Mb/s、155Mb/s、140Mb/s数字速率口间布线。
<

详细信息

产品概述

本产品适用于无线电通信和采用类似技术的电子装置中。

执行标准：GB/T 14864-2013、Q/321003LLD 01-2014

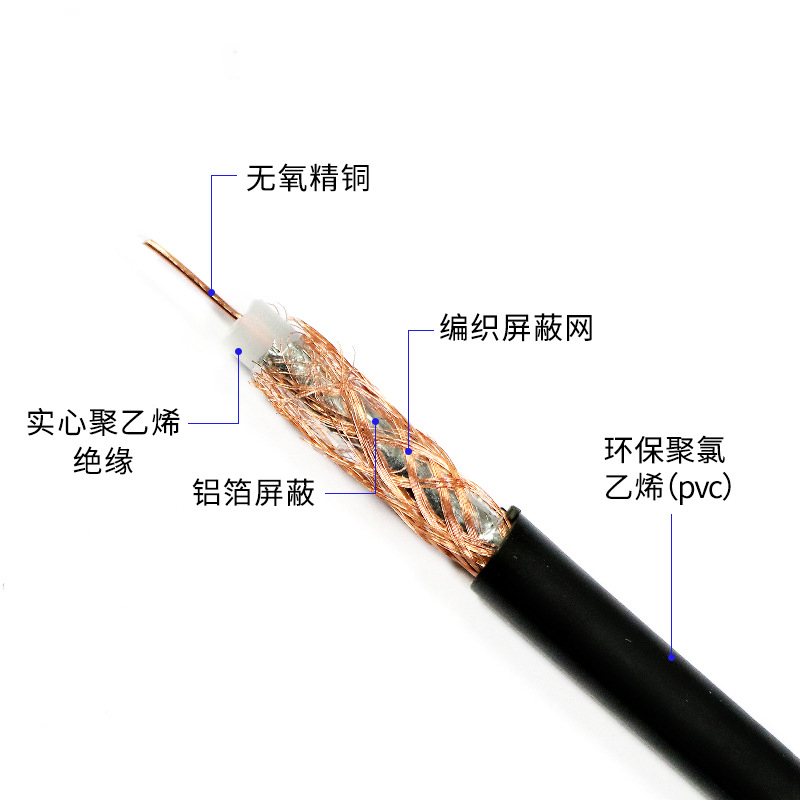

产品特点

1、使用温度范围：-40℃～70℃，特殊使用温度可定做。

2、导体：99.996%无氧软铜丝。

3、绝缘：低损耗聚乙烯。

4、屏蔽层：99.996%无氧软铜丝编织。

5、护套：-40℃耐寒聚氯乙烯。

技术参数

执行标准：GB/T 14864-2013

型号

内导体n/mm

编织材料内/外

绝缘外径mm

电缆外径mm

护套材料

标称衰减200MHz dB/m

标称特性阻抗Ω

SYV-75-3-41

7/0.17

铜/-

3.00±0.13

5.0±0.25

II

0.280

75±3

SYV-75-4-1

7/0.21

铜/—

3.70±0.13

6.0±0.20

II

0.220

SYV-75-4-2

7/0.21

铜/铜

3.70±0.10

6.7±0.20

I

3000MHz时0.950

SYV-75-4-3

1/0.59

铜/—

3.70±0.13

6.0±0.20

I

0.190

SYV-75-4-4

1/0.59

铜/—

3.70±0.13

6.0±0.20

II

0.190

SYV-75-5-4

1/0.75

铜/—

4.80±0.20

7.2±0.30

I

0.150

SYV-75-5-5

1/0.75

铜/铜

4.80±0.20

7.9±0.30

I

0.150

SYV-75-5-41

1/0.75

铜/—

4.80±0.20

7.2±0.30

II

0.150

SYV-75-5-42

1/0.75

铜/铜

4.80±0.20

7.9±0.30

II

0.150

SYV-75-7-1

7/0.40

铜/—

7.25±0.25

10.3±0.30

I

0.120

SYV-75-7-2

7/0.40

铜/—

7.25±0.25

10.3±0.30

II

0.120

SYV-75-7-3

7/0.40

铜/铜

7.25±0.25

11.0±0.30

I

3000MHz时0.600

SYV-75-7-4

1/1.15

铜/—

7.25±0.25

10.3±0.30

I

3000MHz时0.525

SYV-75-7-8

1/1.15

铜/—

7.25±0.25

10.3±0.30

II

0.100

SYV-75-7-41

7/0.40

铜/铜

7.25±0.25

11.0±0.30

II

0.120

SYV-75-9-41

1/1.37

铜/—

9.0±0.30

12.2±0.40

I

0.280

注：内导体单线尺寸为近似值，护套材料I表示-40℃非污染型PVC，II表示-40℃普通型PVC。


执行标准：Q/321003LLD 01-2014

型号

内导体n/mm

绝缘外径mm

电缆外径mm

标称衰减200MHz dB/m

标称特性阻抗Ω

试验电压kV

SYV-75-2-1

1/0.37

1.8±0.05

3.5±0.20

0.380

75±3

1.2

SYV-75-2

7/0.08

1.5±0.10

2.8±0.20

0.380

1.2

SYV-75-2-2

1/0.37

1.8±0.05

3.8±0.20

0.380

1.2

SYV-75-3-1

1/0.48

3.0±0.13

5.0±0.20

0.280

1.5

SYV-75-3-1-A

1/0.48

3.0±0.13

5.0±0.20

0.280

1.5

SYV-75-5-2

7/0.26

4.8±0.20

7.2±0.30

0.150

1.5

SYV-75-5-2-A

7/0.26
